一、產品介紹
AFL-160 主要設計用于工業和控制應用。該產品以 93 KHz 的速率對 16 路數字 TTL 輸入進行采樣。同時將所有控制信號傳輸至 16
個數字輸出。這些輸出可用作 16 個 C 型繼電器觸點或 16 個 TTL 兼容輸出(0-5V 或
0-3.3V)?！癓INK”指示燈和繼電器觸點使用戶能夠知道鏈接是否已斷開，并采取必要的預防措施來停止系統。
輸入采樣和輸出更新可以通過使用發送器或接收器處的“SAMPLE”引腳與外部電路或控制器同步。
AFL-160 由以下組件組成：
1. 數字輸入光纖發射器 - AFL-160/TX，具有 TTL 兼容輸入。
2. 數字光纖光纖接收器 - AFL-160/RX，該裝置可配置干觸點(每個 TTL 輸入 1 個轉換)或 TTL 輸出。
3. 長達 3 公里的多模玻璃光纖或 50 公里的單模光纖(可選)。
單模收發器的光學預算：30 dB
4. 2 個 12V 電源 - 每側一個。
5. 可修改為 24V 電源 + DIN 導軌支架，用于 DIN 導軌安裝。該鏈路連接在發射器的 TTL 輸入和接收器的繼電器觸點輸出之間。

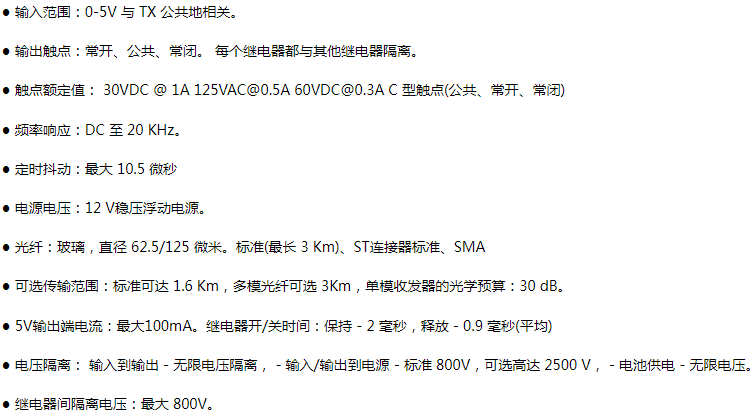

二、產品參數
|
